Solução de bateria de lítio polímero para bomba de insulina

Em dispositivos como bombas de insulina, a bateria nunca é apenas uma "fonte de alimentação".
É um componente a nível de sistema que afeta diretamente a precisão da dosagem, a segurança e a estabilidade a longo prazo.

Da experiência real de projetos, muitos problemas que parecem ser "problemas de controle ou software" muitas vezes podem ser rastreados até a fonte de energia, como:
queda instantânea de tensão, aumento de temperatura não controlado, inchaço da bateria em ciclos de vida posteriores ou falha de ativação após transporte ou armazenamento prolongado.

É por isso que os requisitos para uma bateria de lítio para bomba de insulina são muito maiores do que os de produtos vestíveis comuns.

I. Projeto de parâmetros elétricos em torno do motor da bomba

As bombas de insulina geralmente usam motores de engrenagens DC de alta precisão ou motores de passo miniaturizados.

Suas características comuns são:

1. Corrente média de operação muito baixa
2. Picos de corrente curtos, mas perceptíveis, durante a partida do motor e a dosagem

Se a resistência interna da bateria não for bem controlada, ou se a capacidade de descarga for insuficiente, pode ocorrer queda de tensão durante a dosagem.
Isso pode afetar a consistência da dosagem ou, em casos graves, acionar a proteção do sistema e falsos alarmes.

Com base nisso, os parâmetros da bateria não são "quanto maior, melhor", mas devem corresponder às características de carga reais do sistema.

Parâmetros elétricos chave recomendados

1. Tensão nominal: 3.7V / 3.8V
É uma plataforma de lítio polímero madura e estável. É fácil de combinar com circuitos de comutação DC-DC de alta eficiência e ajuda a reduzir o consumo total de energia.

2. Capacidade nominal: 500mAh – 800mAh
Em condições reais de uso com Bluetooth sempre ligado e uso ocasional de retroiluminação, suporta cerca de 3 a 7 dias de operação, equilibrando tamanho e experiência do usuário.

3. Tensão de corte de carga: 4.20V ±0.05V
Dispositivos médicos devem evitar rigorosamente sobrecarga. Recomenda-se proteção em nível de hardware, com proteção contra sobrecarga definida abaixo de 4.3V.

4. Tensão de corte de descarga: 3.0V – 3.2V
Uma "zona de retenção de dados" abaixo de 3.0V é geralmente reservada para proteger RTC, logs e parâmetros críticos.

5. Corrente máxima de descarga contínua: 1C (cerca de 500mA)
O objetivo não é uma alta taxa C, mas uma tensão estável durante a partida do motor.

6. Corrente de repouso de transporte/armazenamento (Ship Mode): < 10μA
Isso é frequentemente negligenciado. Uma baixa corrente de repouso garante que o produto ainda possa ser ativado após seis meses de armazenamento.

II. Gerenciamento térmico para uso no corpo

As baterias de lítio são muito sensíveis à temperatura.
Ao mesmo tempo, as bombas de insulina são usadas próximas ao corpo por longos períodos, com temperaturas típicas da pele em torno de 35°C.

Mais importante, a própria insulina é sensível ao calor.
Se o controle local de temperatura falhar, afeta não apenas a vida útil da bateria, mas também a segurança do medicamento.

Limites de temperatura recomendados

1. Temperatura de descarga: -10°C a +55°C
Cobre ambientes externos frios e quentes.

2. Temperatura de carga: +10°C a +45°C
A carga em baixa temperatura aumenta o risco de deposição de lítio, enquanto a carga em alta temperatura acelera o inchaço e o envelhecimento.

No nível de hardware, recomenda-se colocar um termistor NTC próximo ao centro da célula, em vez de confiar apenas na temperatura do invólucro.
Na lógica do sistema, a carga deve parar imediatamente quando a temperatura da bateria exceder 48°C, com um aviso claro de temperatura.

No projeto mecânico e térmico, a bateria deve ser isolada de fontes de calor, como o motor e o SoC principal.
Aerogel de nano ou dissipadores de calor de grafite podem ser adicionados para evitar que pontos quentes locais de longo prazo afetem a célula e o reservatório de insulina.

III. Projeto de tamanho, estrutura e confiabilidade

Para uma experiência de uso mais discreta, o espaço interno de uma bomba de insulina geralmente é muito limitado.
Isso torna uma bateria altamente personalizada quase obrigatória.

Faixas de tamanho personalizado comuns

1. Espessura: 4.0 – 6.0 mm
2. Largura: 20 – 30 mm
3. Comprimento: 30 – 45 mm

Em comparação com as baterias padrão, as células de formato personalizado melhoram significativamente a utilização do espaço e permitem mais liberdade na espessura e no design industrial.

Na maioria dos projetos, preferem-se células de lítio polímero do tipo bolsa.
Elas são mais leves e, em condições de falha extrema, geralmente incham em vez de se romper, o que é mais adequado para dispositivos médicos vestíveis.

Um ponto-chave é que pelo menos 10% de margem de inchaço deve ser reservada na direção da espessura durante o projeto mecânico.
Se o inchaço da bateria em fases posteriores pressionar diretamente o PCB, pode facilmente causar leituras falsas do sensor de pressão ou fluxo. Este é um modo de falha muito comum em projetos reais.

Além disso, como a bateria é frequentemente o componente mais pesado dentro da bomba, recomenda-se espuma PORON ao redor da bateria para reduzir danos às juntas de solda e ao invólucro durante quedas.

IV. Requisitos regulatórios e de certificação

Qualquer solução de bateria usada em bombas de insulina deve considerar o caminho de certificação antecipadamente.
Caso contrário, os projetos podem ser facilmente bloqueados em uma fase tardia.

Os padrões comuns exigidos incluem:

1. IEC 62133-2 (Segurança de baterias de lítio)
2. UN 38.3 (Transporte aéreo)
3. UL 2054 (Segurança de conjuntos de baterias)
4. ISO 13485 (Sistema de gestão da qualidade para dispositivos médicos)

Pela experiência prática, a familiaridade do fornecedor de baterias com os processos de certificação médica é frequentemente mais importante do que as especificações técnicas isoladamente.

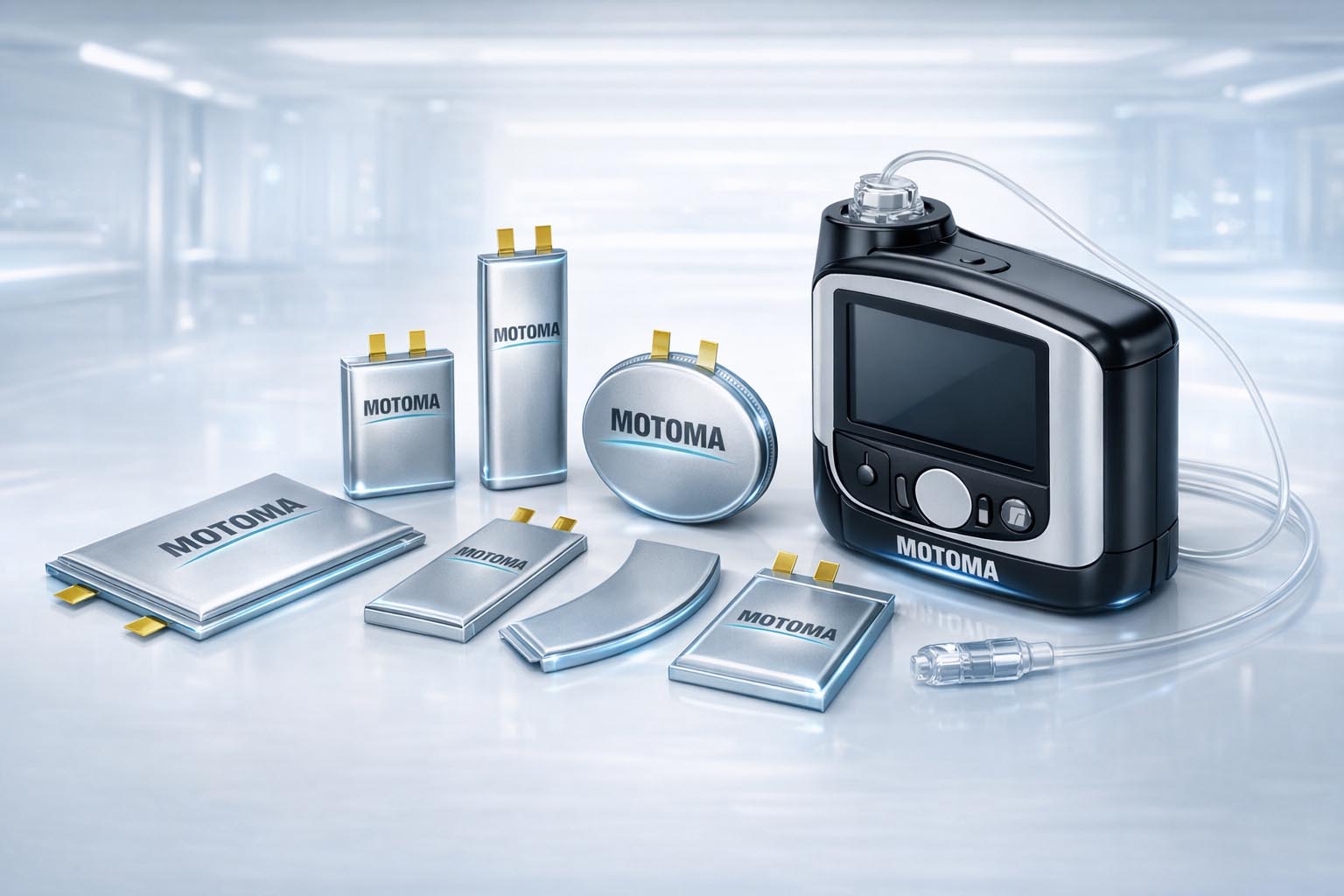

MOTOMA: Soluções de baterias de lítio personalizadas para bombas de insulina

Em aplicações de bombas de insulina, existem muito poucas soluções de bateria verdadeiramente "prontas para uso".
É exatamente aqui que as baterias de lítio polímero da MOTOMA se destacam.

A MOTOMA fornece não apenas células individuais, mas soluções completas orientadas ao sistema de bateria de lítio médica :

1. Suporte para plataformas 3.7V / 3.8V com personalização flexível de capacidade e tamanho
2. Resistência interna otimizada e estrutura de descarga para cargas de pico do motor
3. Células tipo bolsa ultrafinas e com formas personalizadas para designs industriais complexos
4. Soluções integradas incluindo NTC, circuitos de proteção e conectores
5. Experiência em estabilidade de fornecimento a longo prazo e consistência para projetos médicos

Para o design de dispositivos médicos vestíveis, isso significa maior liberdade de design sem sacrificar a segurança ou confiabilidade, reduzindo ao mesmo tempo os riscos de falhas e certificação a longo prazo.

A concorrência em bombas de insulina não é mais apenas sobre algoritmos ou aparência.
Reflete a capacidade geral de engenharia de sistemas.

A bateria, como a parte mais básica e muitas vezes subestimada, determina com frequência se um produto pode operar com segurança e confiabilidade a longo prazo.
Através de um projeto elétrico compatível com a carga, controle térmico rigoroso, margem mecânica adequada e capacidade de personalização confiável, uma bateria de lítio para bomba de insulina de lítio polímero se torna verdadeiramente a "base de segurança" do sistema.
